病原微生物实验室设计与建设常见问题及解决方案

作者:曹国庆  中国建筑科学研究院净化空调技术中心副主任

来源:第七届中国医疗环境与健康大会


一、总体规划设计验

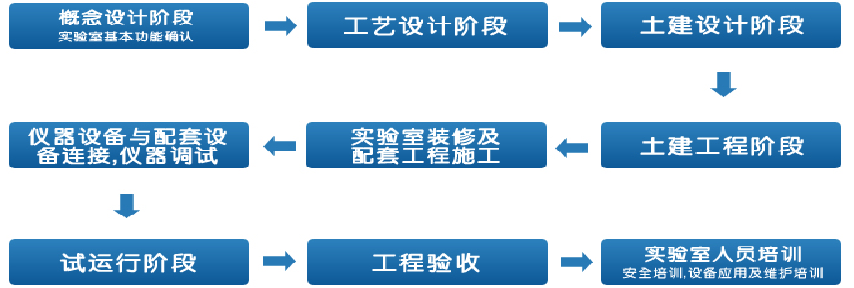

实验室建设流程

病原微生物实验室设计与建设常见问题及解决方案

规划设计——由外到内;工艺设计——由内到外;

施工设计——建筑装修一致性。

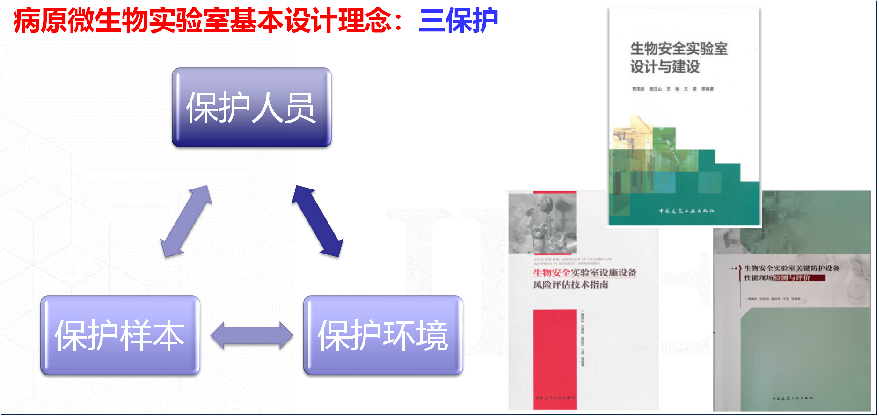

实验室设计理念

病原微生物实验室设计与建设常见问题及解决方案


病原微生物实验室设计与建设常见问题及解决方案

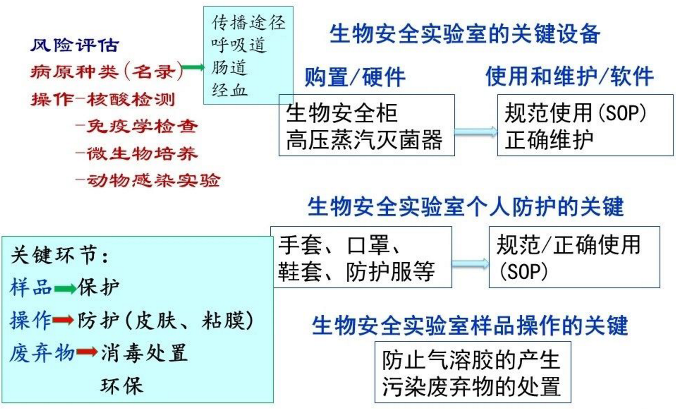

实验室规划设计基本原则

病原微生物实验室设计与建设常见问题及解决方案


病原微生物实验室设计与建设常见问题及解决方案

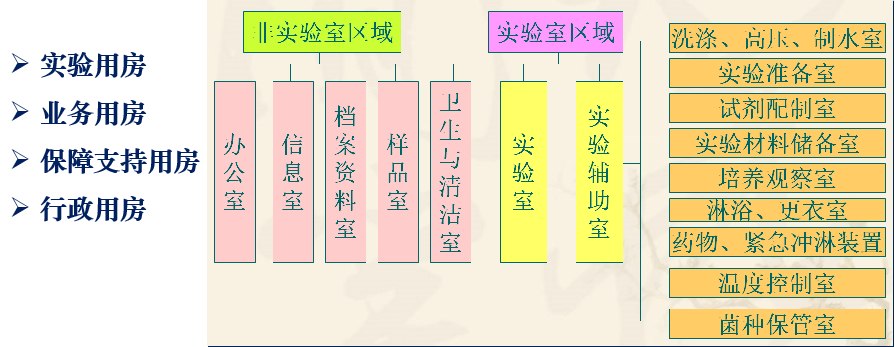

实验室用房分类

病原微生物实验室设计与建设常见问题及解决方案

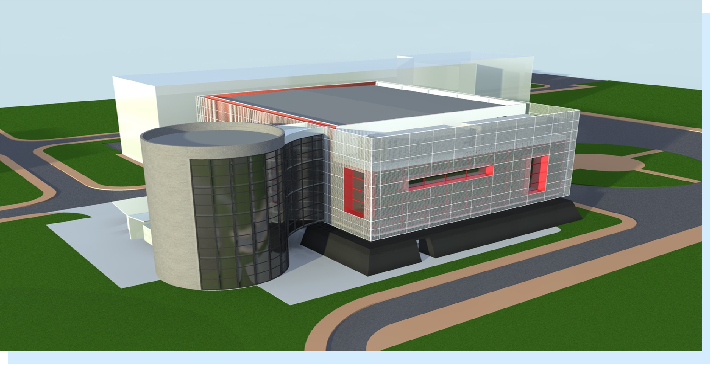

实验室用房总平面布置

病原微生物实验室设计与建设常见问题及解决方案

二、工艺平面设计

实验室用房工艺平面设计原则实验室用房工艺平面设计原则

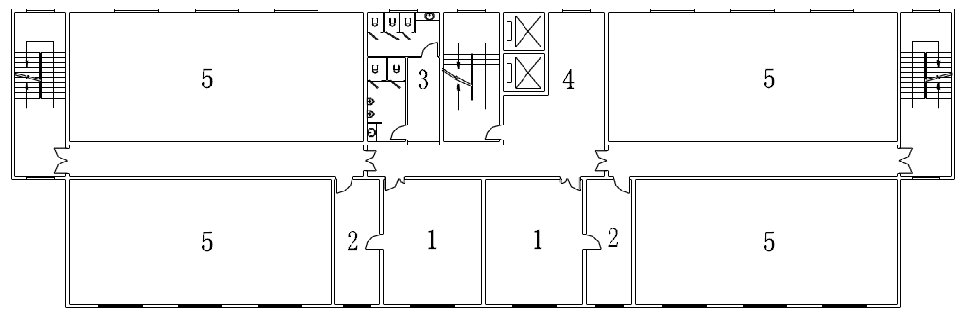

走廊形式:

· 单走廊(适用于长条形建筑)

· 双走廊(适用于方形或进深较大的条形建筑)

· 回廊(采光效果不好,适用于特殊实验建筑)

病原微生物实验室设计与建设常见问题及解决方案

单走廊(适用于长条形建筑)

病原微生物实验室设计与建设常见问题及解决方案

双走廊(适用于方形或进深较大的条形建筑)

病原微生物实验室设计与建设常见问题及解决方案

回廊(适用于特殊实验建筑)

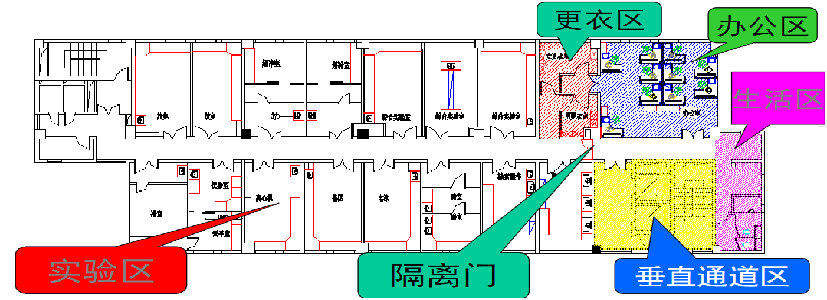

工艺平面布局原则:

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

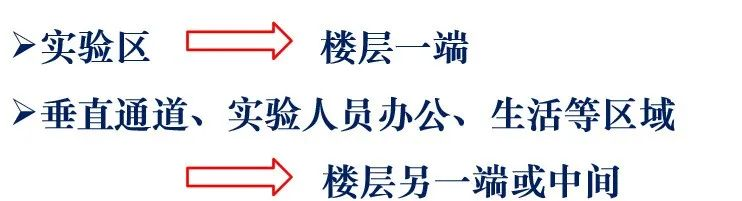

· 实验区置于楼层一端,便于与其它区域相隔离

· 垂直通道、办公、更衣及其它生活区置于楼层另一端。

工艺平面设计:

病原微生物实验室设计与建设常见问题及解决方案

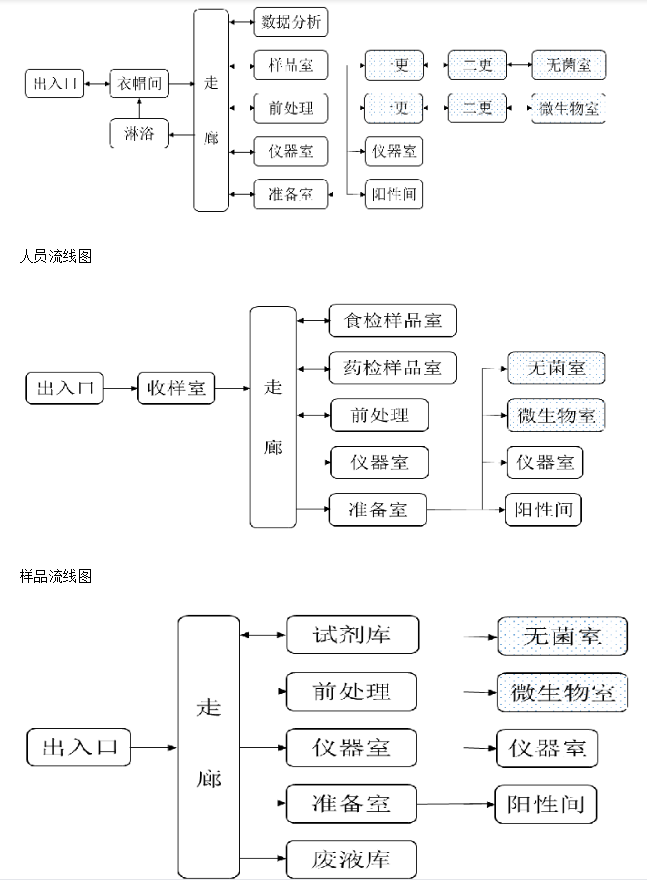

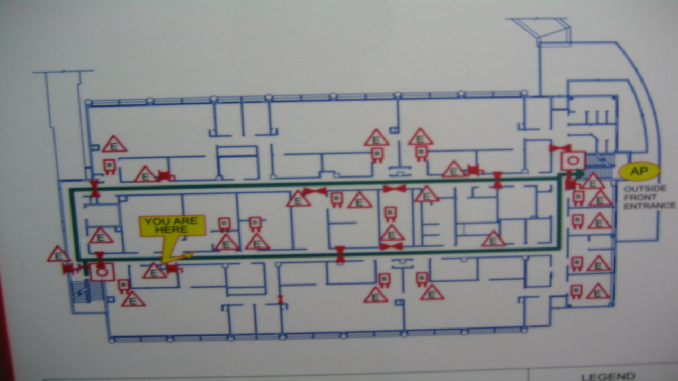

人员流线图

病原微生物实验室设计与建设常见问题及解决方案

样品流线图

试剂流线图

实验室区域分配:

非洁净室和洁净室分开设计,工作人员、患者合理流向和样本的转运流向,做到人流、物流分开,人流、物流合理,污染物品与洁净物品分离,避免交叉污染。

人流通道:

实验室生物安全通道和消防逃生通道。

物流通道:

物资流向通道、标本流向通道和污物流向通道。

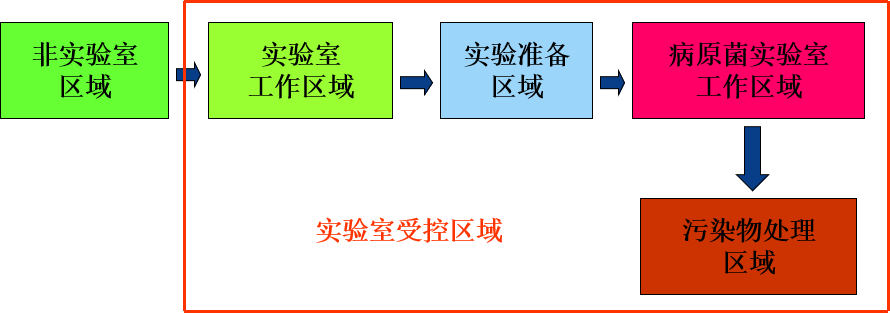

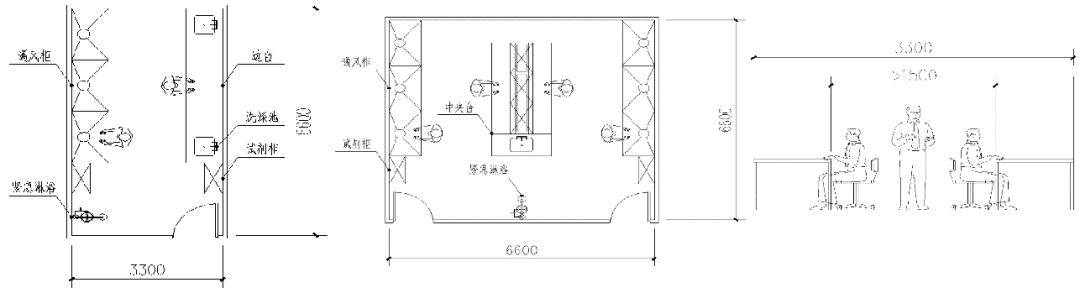

实验室基本单元分析示意图:

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室平面布局流向


原则:洁污流线分明、流程简捷、层次清晰、去污有效,能有效地切断感染途径,降低感染率。

病原微生物实验室平面布局

病原微生物实验室设计与建设常见问题及解决方案

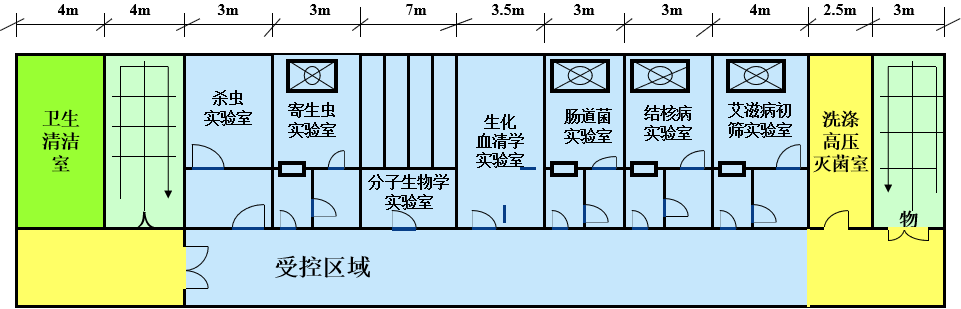

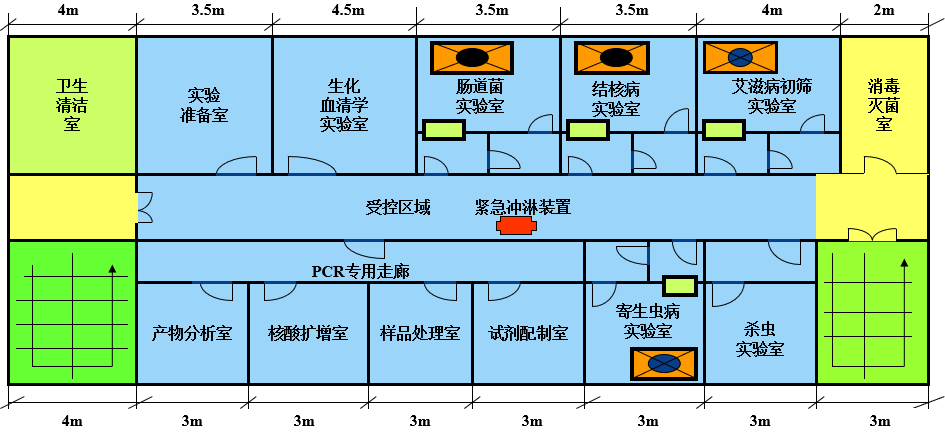

病原微生物实验室平面布局设计参考图(中廊式):

病原微生物实验室设计与建设常见问题及解决方案

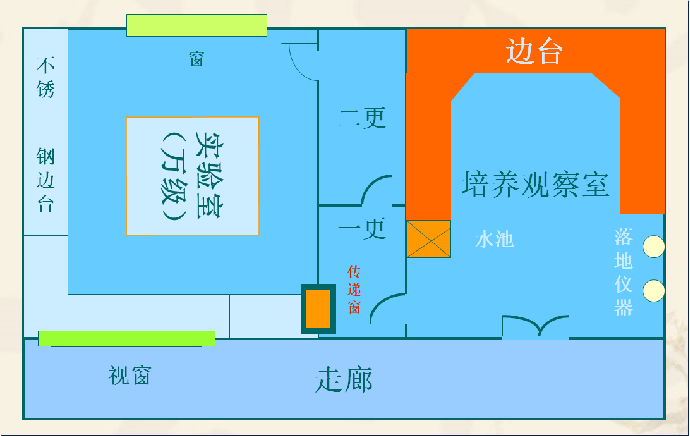

病原微生物实验室平面布局设计参考图2(外廊式):

病原微生物实验室设计与建设常见问题及解决方案

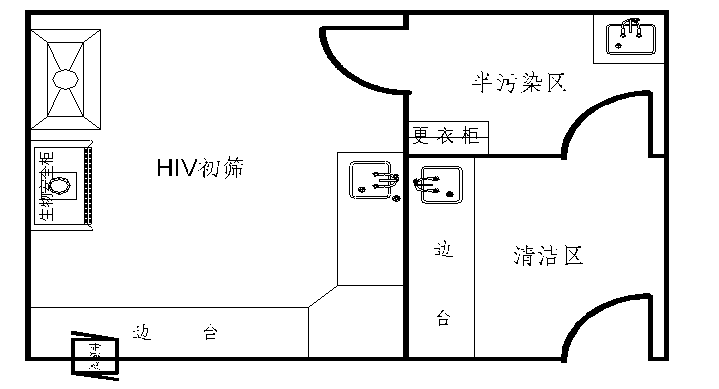

HIV实验室平面示意图

病原微生物实验室设计与建设常见问题及解决方案

PCR实验室

病原微生物实验室设计与建设常见问题及解决方案

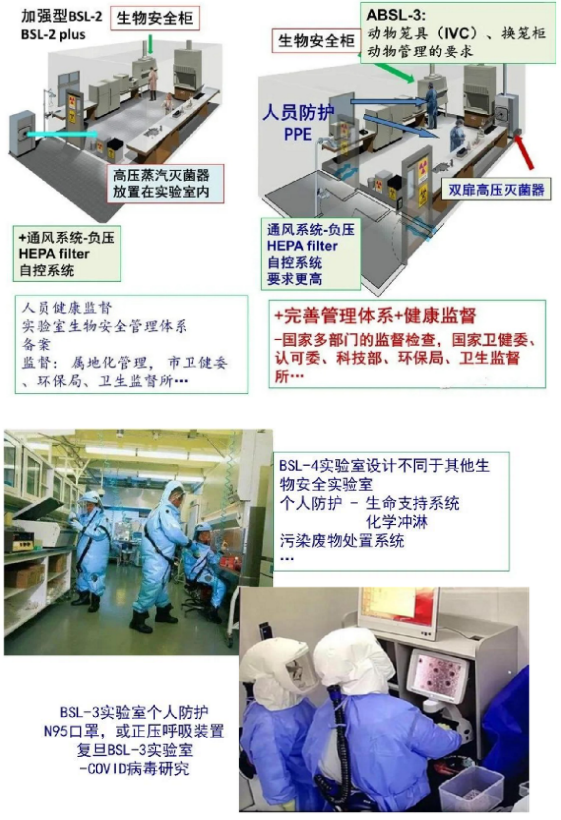

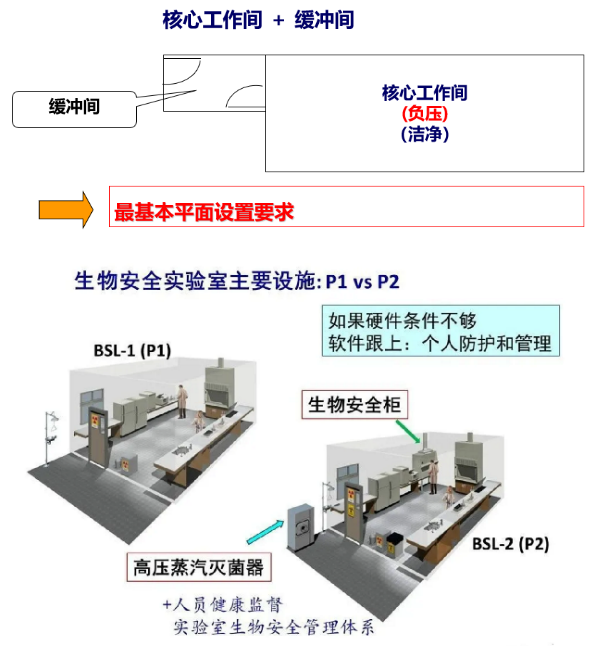

加强型P2实验室:人员应通过缓冲间进入核心工作间

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

三、通风空调系统设计

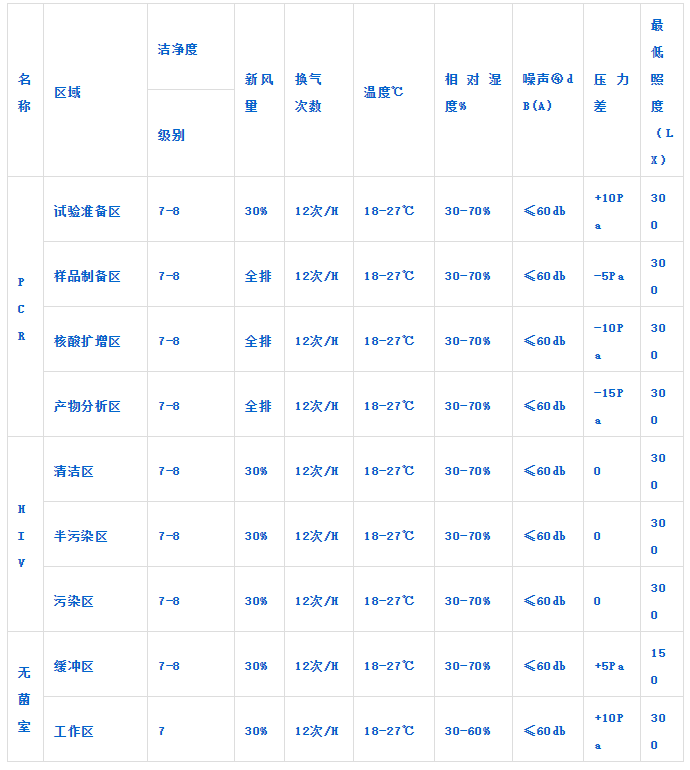

实验室室内环境要求

实验室的环境要同时满足工作人员的舒适性、实验仪器运行、控制空气污染物扩散的要求:

· 合理的功能分区保证各区域的物理隔断

· 适宜的温湿度和合理的新风量

· 实验室压力控制,防止污染物外溢

· 必要的进、排风处理

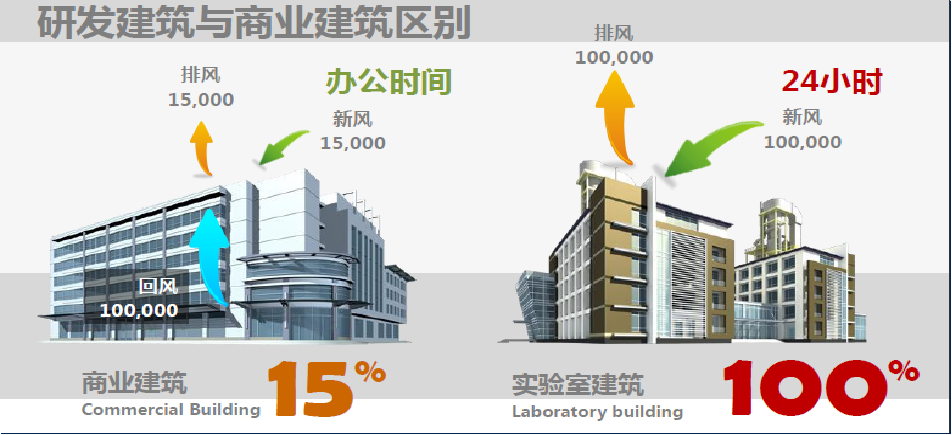

实验室通风空调系统重要技术指标

压差控制:保证实验室内的病原微生物不向其它房间流动,实验室与走廊之间的压差为-5Pa至-10Pa。

换气次数:保证实验室产生的病原微生物气溶胶得到有效的排放与稀释,实验室换气次数应保持在12次/小时以上。

舒适性:保证实验室工作人员的舒适性,实验室温度应保持在22-26℃。

通风质量:风速、风量、风压稳定,噪音低,气流组织合理,排气顺畅、无异味溢出,气体排放符合实验室的主要环境参数

病原微生物实验室设计与建设常见问题及解决方案

实验室通风空调系统设计

一、空调系统形式

各实验室单元的空调通风系统应分别独立设置;属于BSL-2 b2类的实验室宜采用全新风直流式空调系统;

实验室与大楼空调供冷供热周期可能不同步运行,宜采用冷媒直接蒸发式空调系统;

由于实验室存在冬季供冷的可能性,空调制冷设备应具备冬季低温供冷的性能;

二、气流组织形式

宜采用上送下排气流组织,且实验室内空气流向应从“清洁” 区域流向“污染” 区域。

生物安全二级实验室(BSL-2)

国家标准和规范

· 《实验室生物安全通用要求》(GB19489-2008)第6.2.7条:应按产品的设计要求安装和使用生物安全柜。如果生物安全柜的排风在室内循环,室内应具备通风换气的条件;如果使用需要管道排风的生物安全柜,应通过独立于建筑物其他公共通风系统的管道排出。

· 《生物安全实验室建筑技术规范》(GB50346-2011)第3.3.2条, BSL-2和ABSL-2中的a类和b1类可开窗,无洁净度和负压要求;ABSL-2中的b2类要求8级洁净度,换气次数不小于12次/h。

· 第5.1.5条, a类和b1类实验室可采用带循环风的空调系统。

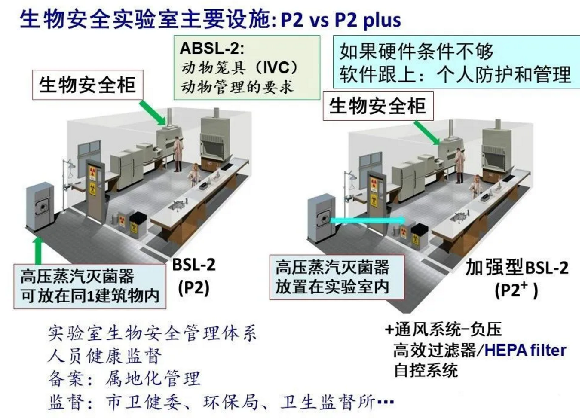

· 常见的BSL-2实验室包括HIV实验室、真菌实验室、微生物实验室,由于存在感染风险,宜按加强型BSL-2实验室设计。

· BSL-2实验室宜维持-10Pa的负压,形成清洁区→缓冲间→核心工作间的气流方向

· BSL-2实验室宜采用全新风空调系统

· BSL-2实验室排风经HEPA过滤后排放

· 实验操作在一级屏障—生物安全柜(BSC)内进行。

生物安全柜(BSC)

生物安全柜选用原则:

· BSL-2实验室通常采用 II-A2 型;

· 当有大量有害化学物质产生时,生物安全柜采用 II-B2。

· PCR实验室

· 基因扩增实验室又称PCR实验室

· 随着分子生物学研究的发展,DNA技术在生物学多领域应用。PCR实验室也逐渐增多

· PCR实验室原则上需要4个独立工作区

-试剂准备区-样品制备区-扩增区-扩增产物分析区

· 前两区为扩增前区,后两区为扩增后区

工艺对暖通的要求:

· 实验室气流应从扩增前区流向扩增后区,即空气流向试剂准备区→样品制备区→扩增区→扩增产物分析区,不得逆向流动

· 试剂准备区保持正压或常压,后三区维持负压

· 通常PCR实验室没有严格的净化要求,需根据实验内容确定实验室洁净度

· 须避免各实验区域间的通过空气交叉污染

· 严格控制各区域的压差是第一位的要求

PCR实验室暖通要点1:

· PCR实验室保持正压值或负压值宜不小于10Pa;

· 室内设计环境参数按舒适性原则确定;

· 舒适性空调系统的换气次数宜为n=6~8h-1,洁净空调的换气次数宜为n=15~20h-1;

· 新排风量差值按照需要维持的压差值确定。

PCR实验室暖通要点2:

· 当PCR实验样品需要保护时,实验室应设洁净空调系统

· 如果实验样品无需保护,样品制备区宜设通风柜;如果实验样品需要保护,样品制备区宜设II-A2级生物安全柜;不推荐采用超净工作台

· 为避免各实验区域间的交叉污染,宜采用直流式空调或送排风系统

PCR实验室可参照设计标准:

· 卫生部标准--临床基因扩增(PCR)诊断实验室工作规范(试行)

· CDC标准--疾病预防控制中心实验室建设之PCR实验室基本要求

基因扩增(PCR)实验室

病原微生物实验室设计与建设常见问题及解决方案

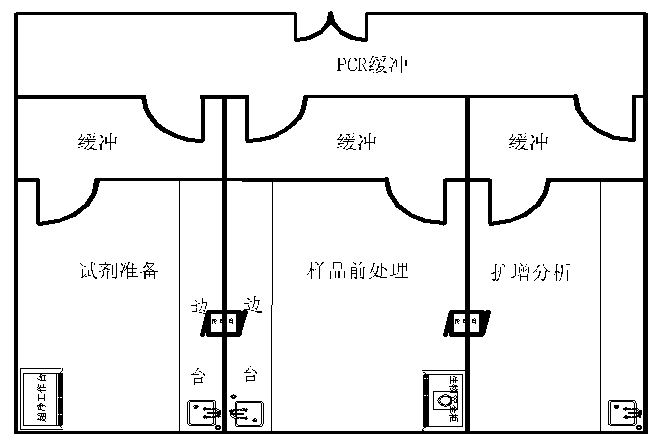

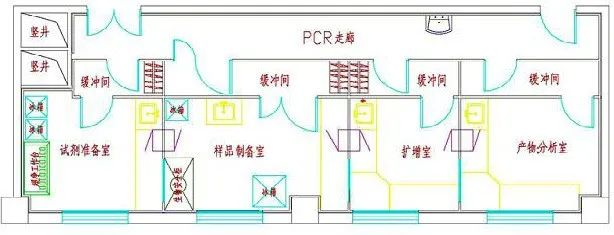

PCR实验室平面图

病原微生物实验室设计与建设常见问题及解决方案

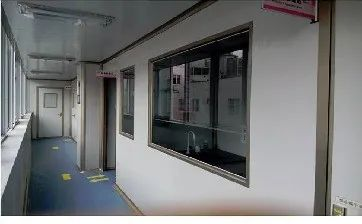

PCR走廊

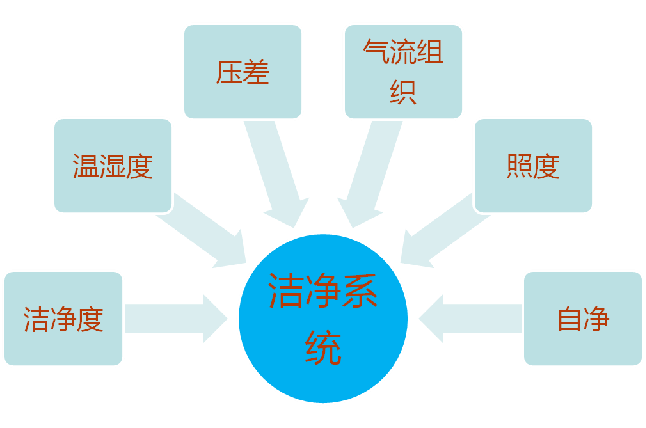

净化通风空调系统:控制要素

病原微生物实验室设计与建设常见问题及解决方案

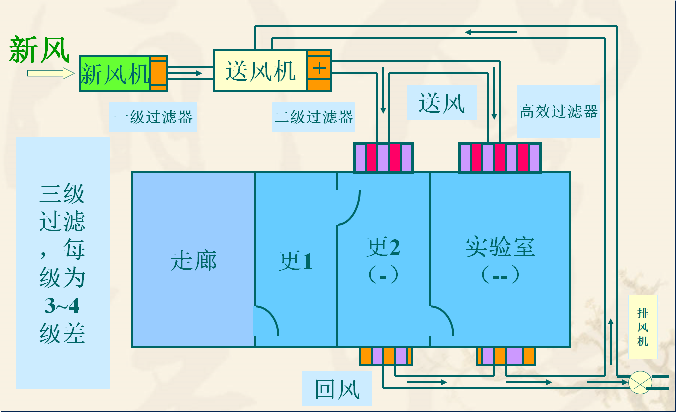

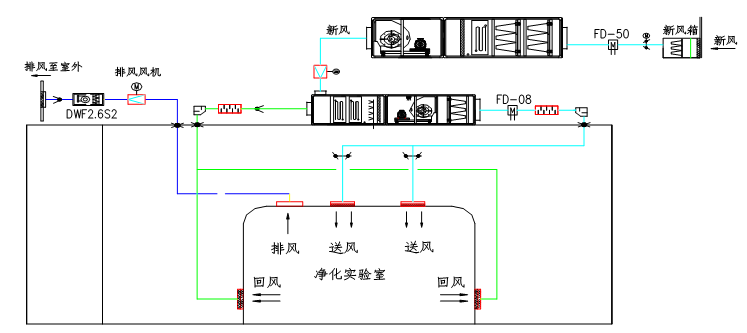

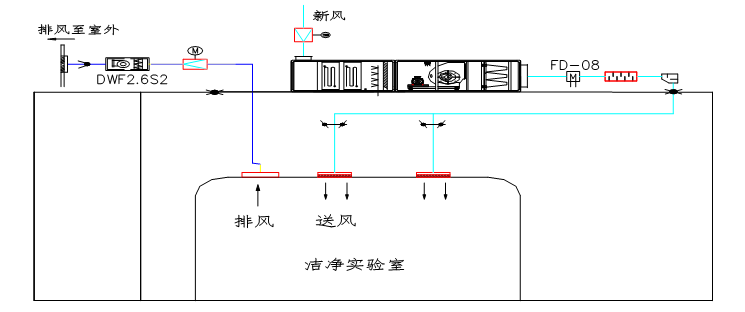

病原微生物实验室通风空调系统工作原理

病原微生物实验室设计与建设常见问题及解决方案

HIV实验室送回、风原理图

病原微生物实验室设计与建设常见问题及解决方案

实验室通风系统要求防腐性好、噪音低,运行经济可靠。

PCR实验室送、排风原理图

病原微生物实验室设计与建设常见问题及解决方案

PCR实验室试剂准备、标本制备、扩增三个区域设置缓冲间。

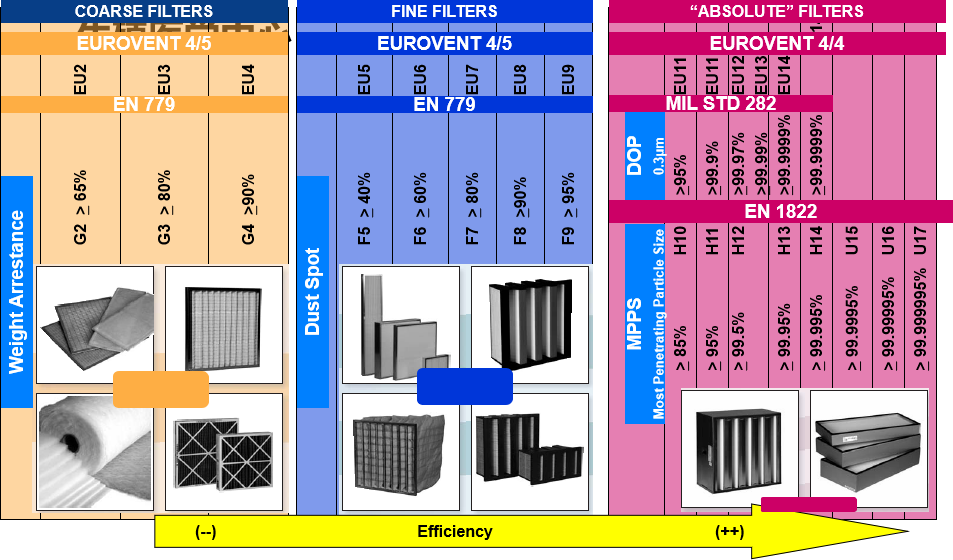

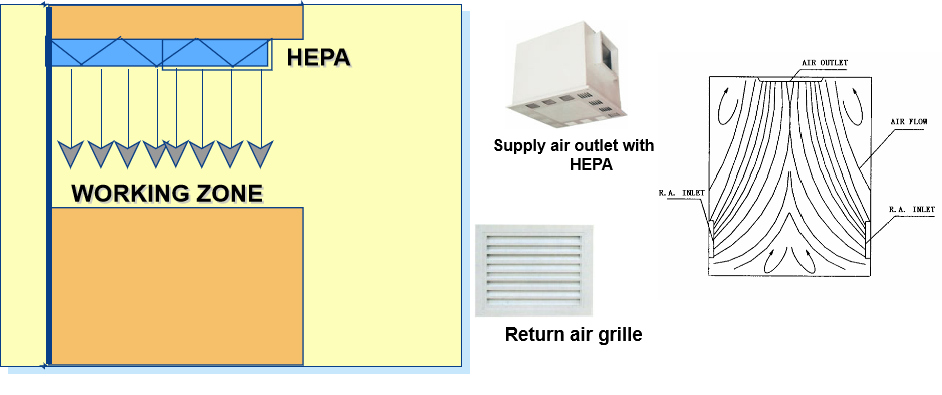

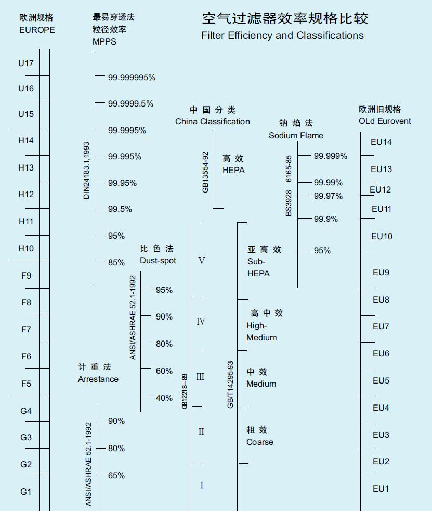

颗粒物及微生物污染控制:高效过滤送风+气流组织

病原微生物实验室设计与建设常见问题及解决方案

注:ISO5级单向流,ISO6/7/8级紊乱流

病原微生物实验室设计与建设常见问题及解决方案

颗粒物及微生物污染控制


病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

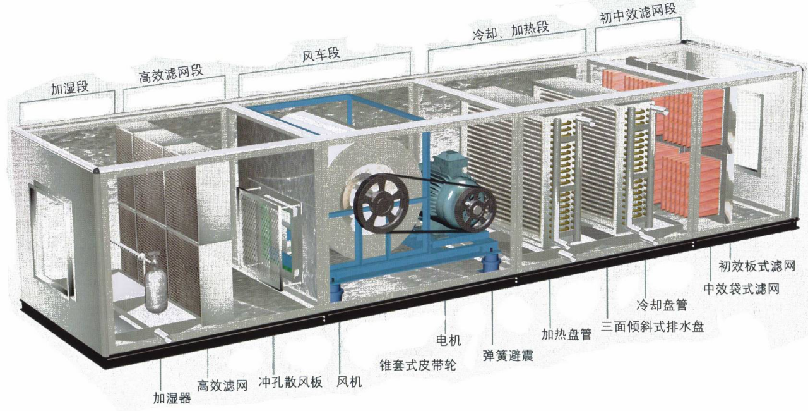

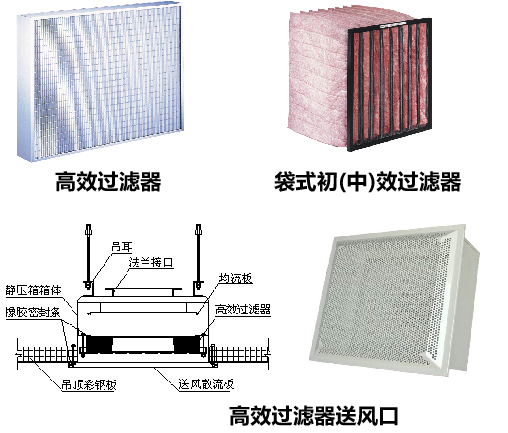

空调通风系统——空气处理单元

病原微生物实验室设计与建设常见问题及解决方案

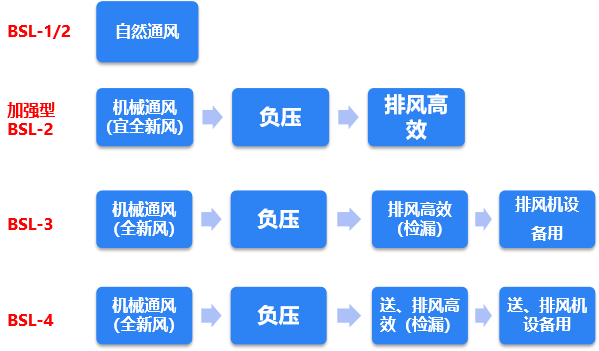

关键问题:通风空调系统的选择与设计

病原微生物实验室设计与建设常见问题及解决方案

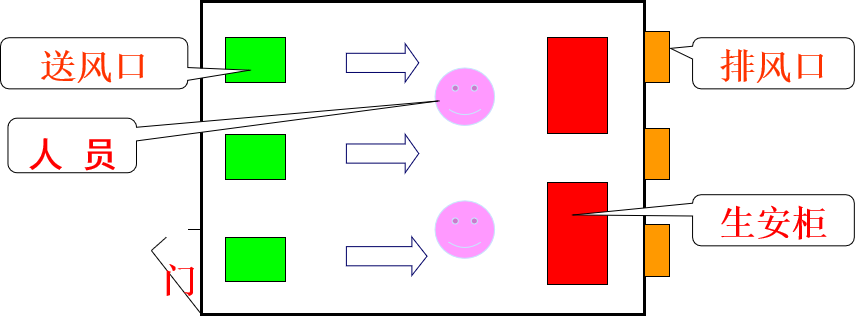

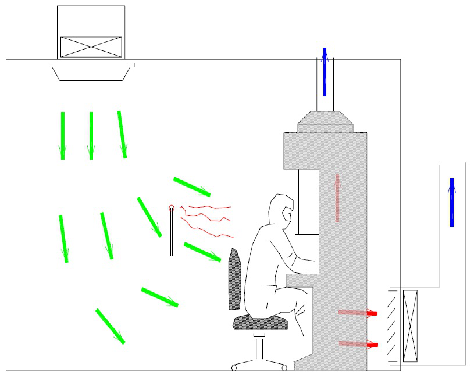

关键问题:核心实验间气流组织

病原微生物实验室设计与建设常见问题及解决方案

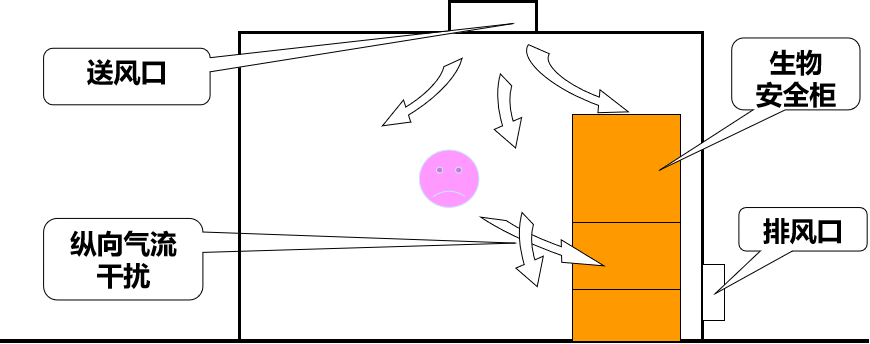

关键问题:避免送风气流干扰BSC吸入口气流

病原微生物实验室设计与建设常见问题及解决方案

· 气流组织宜采用上送下排,送风口和排风口布置应使室内气流停滞的空间降低到最小程度。

· 在生物安全柜操作面或其他有气溶胶操作地点的上方附近不得设送风口。

· 高效过滤器排风口应设在室内被污染风险最高的区域,单向布置,不得有障碍。

· 不能以回(排)风夹墙代替排风支管,排风高效过滤装置与排风总管的连接必须全部是实体风管。

病原微生物实验室设计与建设常见问题及解决方案

关键问题:排风处理

存在的问题与危害:

· 实验室产生的危险、有毒或有刺激性气味的气体通过普通风机排放到屋顶不能及时在大气中充分稀释,使得有毒烟气再次进入实验室和周边建筑的新风补气系统,形成短路。

· 不能充分稀释的烟气如长期污染周边区域,会危害较大范围的人员安全,影响周围的工作和生活环境。

· 如利用普通风机配置高空排放烟囱,虽然能解决以上问题,但会影响建筑外观及城市规划的美观性。

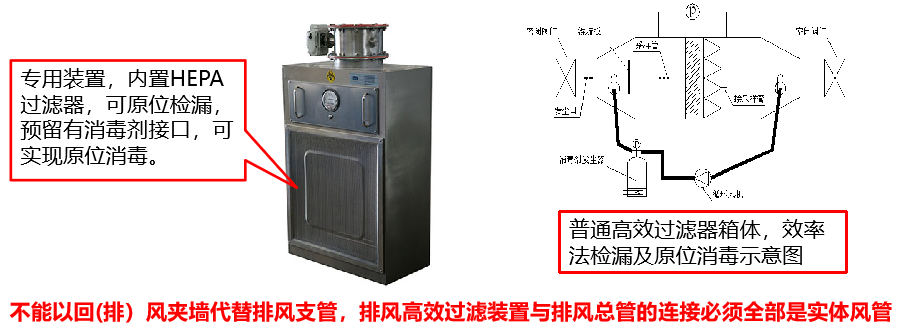

排风高效过滤装置建议

排风高效过滤装置性能对于确保病房或实验室周围环境安全至关重要,应可原位检漏验证。可采用专用装置,当经费受限采用类似高效送风口类型的普通高效过滤器箱体时,其下游风管应有足够距离(或通过混流板等措施)确保可实现效率法检漏,另外应预留消毒剂接口便于原位消毒。

病原微生物实验室设计与建设常见问题及解决方案

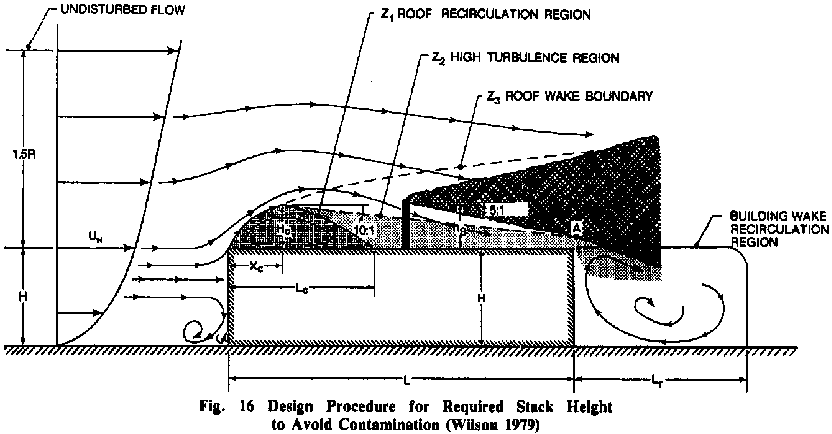

排风排放高度与排放影响区域的关系

病原微生物实验室设计与建设常见问题及解决方案

排风高空排放建议

室外排风口宜进行高空排放(高于所在建筑物屋面2m以上)

病原微生物实验室设计与建设常见问题及解决方案

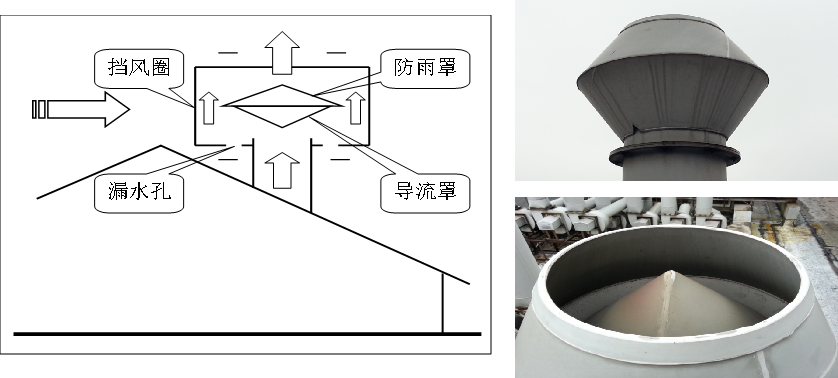

室外排风口形式建议

室外排风口的形式:

病原微生物实验室设计与建设常见问题及解决方案

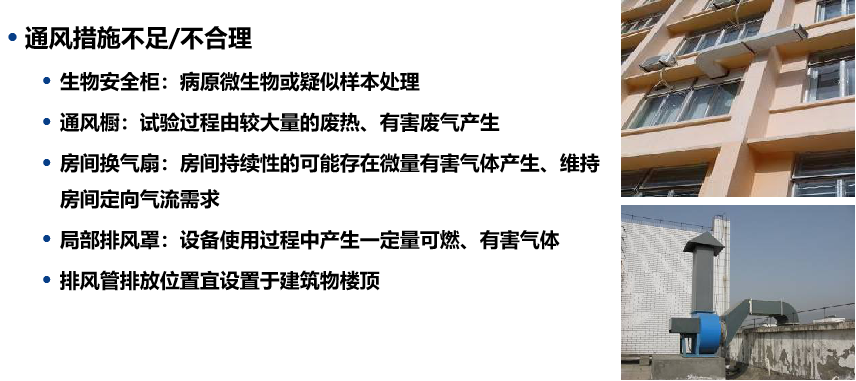

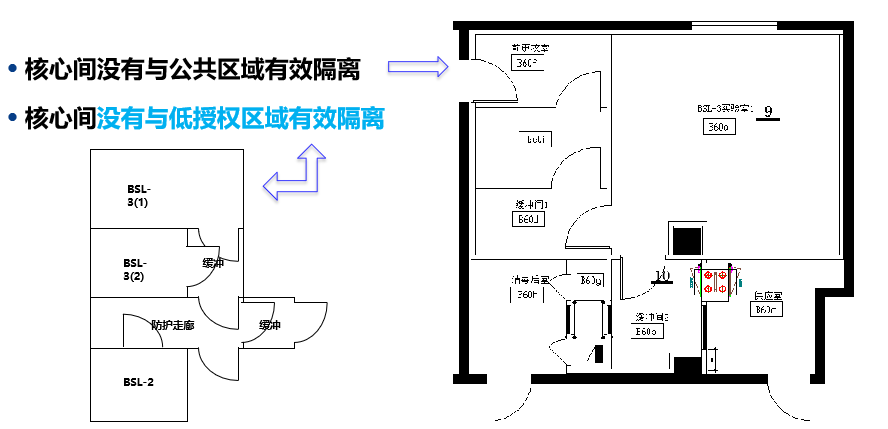

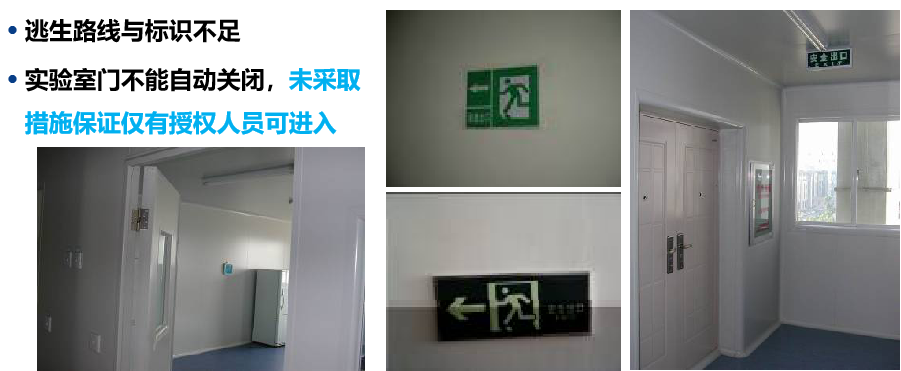

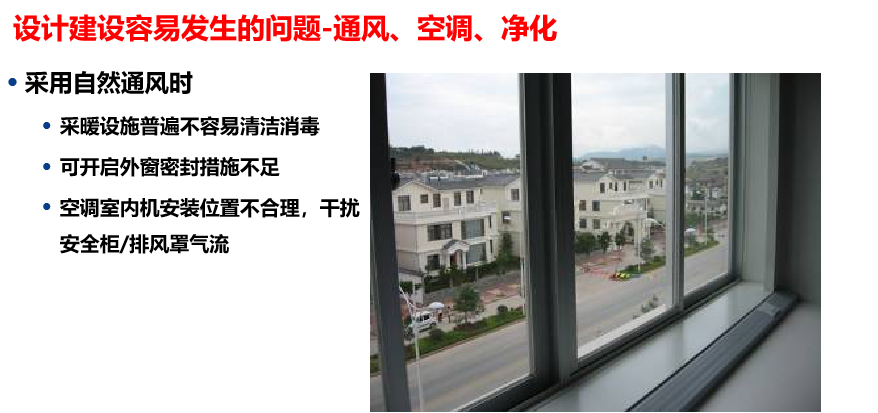

四、设计与建设常见问题设计建设容易发生的问题-建筑

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案


· 常见问题:检测与验收

· 明确指标要求的环境参数

· 围护结构严密性

· 生物安全柜等通风设备性能测试以及对通风系统运行影响

· 加强型医学BSL-2实验室有多个运行工况时,除应分别对每个工况进行工程检测,并验证工况转换时系统的安全性:

-系统启停-备用机组切换-备用电源切换以及-电气自控和故障报警系统的可靠性验证

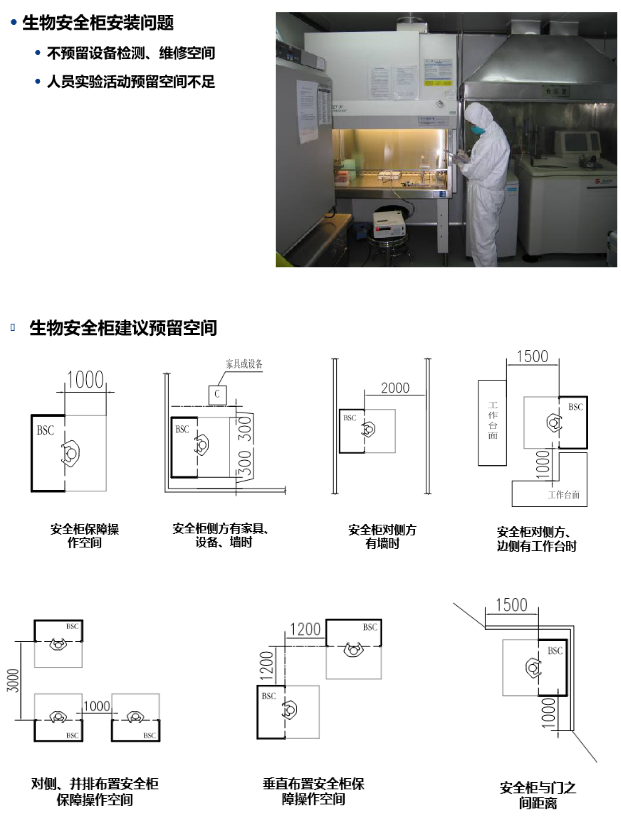

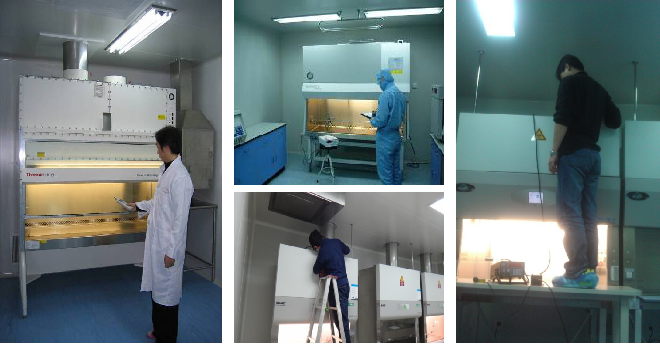

生物安全柜的定期检测和维护

病原微生物实验室设计与建设常见问题及解决方案

病原微生物实验室设计与建设常见问题及解决方案

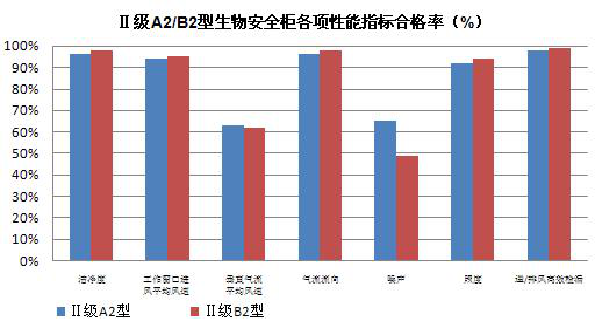

国内在用962台生物安全柜实际性能测试结果
